Kompanzasyon Nedir? Kompanzasyon Nasıl Yapılır?
Kompanzasyon, elektrik sistemlerinde oluşan reaktif gücün dengelenmesi amacıyla kullanılan teknik bir çözümdür. Elektrik enerjisi tüketimi sırasında yalnızca aktif güç kullanılmaz. Reaktif güç de sistemin çalışması için gereklidir ancak doğrudan iş yapmaz. Bu dengesizliği ortadan kaldırmak için kompanzasyon uygulanır. Amaç, sistemi daha verimli ve kararlı hale getirmektir.
Kompanzasyon, yalnızca sanayi tesisleri için değil, büyük ölçekli binalar ve ticari işletmeler için de önemlidir. Reaktif gücün kontrolsüz şekilde artması, hem teknik kayıplara hem de mali cezalara neden olur. Bu nedenle kompanzasyon, enerji verimliliği ve maliyet optimizasyonu açısından kritik bir işlemdir.
Kompanzasyonun Amacı ve Önemi
Kompanzasyonun temel amacı, güç faktörünü iyileştirmektir. Güç faktörü, aktif gücün toplam güce oranıdır. Güç faktörü düşükse, sistem daha fazla reaktif güç tüketiyor demektir. Bu durum hem sistem performansını hem de enerji maliyetlerini olumsuz etkiler.
Kompanzasyonun yapılmasıyla sistem üzerindeki yük azalır ve enerji kalitesi artar. Aynı zamanda, elektrik dağıtım şirketleri tarafından uygulanan reaktif enerji bedellerinin de önüne geçilmiş olur. Yasal sınırlar içinde kalınması, ticari işletmelerin cezai yaptırımlarla karşılaşmamasını sağlar.
Reaktif Güç ve Kompanzasyon İlişkisi
Reaktif güç, motorlar, trafo sistemleri ve endüktif yüklerin çalışması sırasında oluşur. Bu güç sistemde dolaşır ancak doğrudan iş yapmaz. Reaktif güç fazlalaştıkça sistem verimsiz hale gelir. Kompanzasyon, bu reaktif yükün dengelenmesi için gereklidir.
Bu dengeleme işlemi kondansatörler yardımıyla yapılır. Kondansatörler, sistemi reaktif güç anlamında rahatlatır ve güç faktörünü yükseltir. Bu sayede, elektrik sistemi daha stabil ve ekonomik çalışır.
Kompanzasyon Türleri
Kompanzasyon türleri, sistemin yapısına ve yükün karakterine göre değişiklik gösterir. En yaygın kullanılan kompanzasyon türleri şunlardır:
- Statik kompanzasyon: Sabit kondansatör grupları ile çalışır. Genellikle değişmeyen yüklerde tercih edilir.
- Otomatik kompanzasyon: Yük değişimlerine göre kondansatör gruplarını devreye sokan kontrol sistemleri ile çalışır.
Statik sistemler basit ve düşük maliyetlidir ancak esnek değildir. Otomatik sistemler, yük değişimlerine hızlı cevap verdiği için sanayi tesislerinde daha çok tercih edilir.
Bireysel Kompanzasyon Nedir?
Bireysel kompanzasyon, reaktif güç ihtiyacının, her cihazın kendi başına karşılanması prensibine dayanır. Bu sistemde, motor veya trafo gibi her yük için ayrı bir kondansatör kullanılır. Böylece reaktif güç kaynağı cihazın hemen yanında oluşur ve enerji hattında taşınmasına gerek kalmaz.
Bu yöntem, kayıpları minimuma indirmek için uygundur ancak maliyeti yüksektir. Her cihaza özel kondansatör yerleştirmek gerektiği için, sistem büyüdükçe kurulum karmaşıklaşabilir. Bu yüzden genellikle sabit yüklerde veya özel uygulamalarda tercih edilir.
Grup Kompanzasyon Nedir?
Grup kompanzasyon, benzer özellikteki birkaç yükün birlikte kompanzasyonunun yapılmasıdır. Aynı özellikte ve çalışma düzenine sahip makineler bir grup olarak değerlendirilir ve tek bir kondansatör grubu ile denge sağlanır.
Bu yöntem, bireysel kompanzasyona göre daha az maliyetlidir ve kontrolü daha kolaydır. Ancak gruptaki cihazların aynı anda çalışmaması durumunda reaktif güç dengesizliği oluşabilir. Bu da güç faktörünün dalgalanmasına neden olabilir.
Merkezi Kompanzasyon Nedir?
Merkezi kompanzasyon, tüm tesisin reaktif güç ihtiyacının tek bir noktadan karşılandığı sistemdir. Kompanzasyon panosu, ana dağıtım panosuna paralel bağlanır ve tüm yükleri dengeler. Bu sistem genellikle otomatik kontrol röleleri ve kademe kademe çalışan kondansatör grupları ile çalışır.
Bu yöntemin en büyük avantajı, kurulum ve bakımın tek bir noktadan yapılabilmesidir. Ayrıca otomasyonla birlikte kompanzasyon süreci sürekli izlenebilir ve gerektiğinde müdahale edilebilir. Ancak sistemde ani yük değişimleri varsa, merkezi kompanzasyon gecikmeli tepki verebilir.
Kompanzasyon Nasıl Yapılır?
Kompanzasyon yapılmadan önce, sistemin enerji analizi yapılır. Aktif ve reaktif güç değerleri ölçülür ve güç faktörü hesaplanır. Güç faktörü hedef değerin altındaysa, kompanzasyon ihtiyacı vardır.
Bu ihtiyaca göre uygun kondansatör kapasitesi belirlenir. Daha sonra kontrol rölesi, kontaktörler ve diğer yardımcı ekipmanlarla birlikte kompanzasyon panosu kurulur. Kurulum sonrası sistem sürekli izlenir ve ihtiyaç halinde röle ayarları güncellenir.
Kompanzasyonda Kullanılan Ekipmanlar
Kompanzasyon sistemleri, farklı ekipmanların birlikte çalıştığı bir yapıdır. En temel ekipmanlar şunlardır:
- Kondansatörler: Reaktif gücü üretir.
- Reaktif güç kontrol rölesi: Kondansatörleri sisteme dahil eder veya çıkarır.

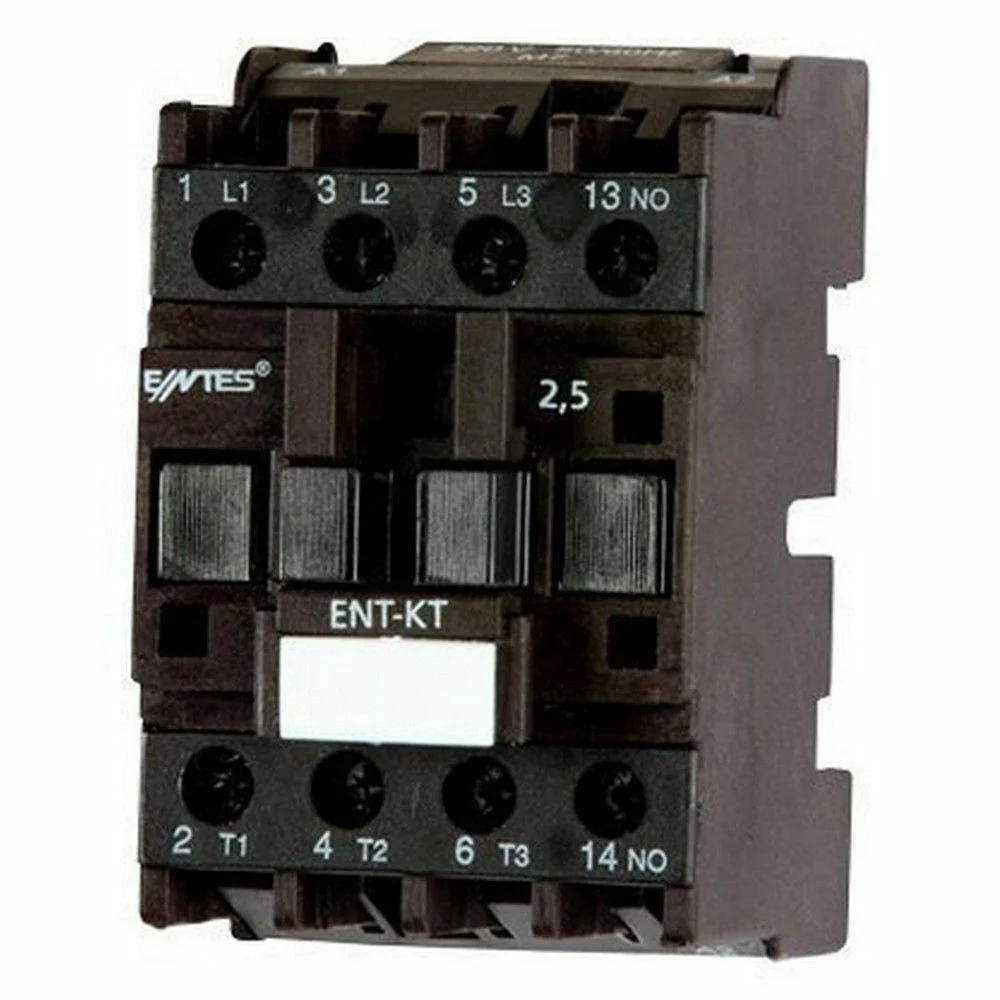

- Kontaktörler ve sigortalar: Devre güvenliğini sağlar ve anahtarlama işlemlerini yönetir.
Ayrıca, sistemde harmonik bozulmalar varsa harmonik filtreler kullanılır. Bu filtreler, sistemdeki frekans bozulmalarını engelleyerek ekipmanların daha sağlıklı çalışmasına yardımcı olur.
Kompanzasyon Panosu Nedir?
Kompanzasyon panosu, kompanzasyon işleminin yönetildiği ana kontrol birimidir. İçerisinde kondansatör grupları, kontaktörler, röleler, sigortalar ve filtreler bulunur. Bu ekipmanlar bir arada çalışarak sistemin reaktif güç ihtiyacını karşılar.
Pano, otomatik sistemlerde sürekli izleme yapar ve yük durumuna göre kondansatörleri devreye alır. Kurulum yeri, pano verimliliği açısından önemlidir. Genellikle ana dağıtım panosuna yakın bir noktaya monte edilir.
Kompanzasyonun Sağladığı Avantajlar
Kompanzasyon, sistem performansını artırırken maliyetleri azaltır. En belirgin avantajları şunlardır:
- Reaktif enerji cezası ödenmez, bu da faturaları düşürür.
- Sistem ekipmanları daha az zorlanır, arıza oranı azalır.
- Elektrik şebekesi üzerindeki yük dengelenir, enerji verimliliği sağlanır.
Bu avantajlar özellikle sanayi tesislerinde ciddi tasarruf sağlar. Ayrıca sistem kararlılığı da arttığı için üretim süreçlerinde kesinti riski azalır.
Kompanzasyon Yapılmazsa Ne Olur?
Kompanzasyon yapılmadığında sistemde biriken reaktif enerji şebekeye yük olur. Bu durum yalnızca sistemin verimsiz çalışmasına değil, aynı zamanda maddi cezaların ortaya çıkmasına da neden olur. Elektrik dağıtım firmaları, reaktif oranların belirli sınırları aşması durumunda ceza uygular.
Ayrıca trafolar, kablolar ve panolar daha fazla akıma maruz kalır. Bu da donanım ömrünü kısaltır ve arıza riskini artırır. Kompanzasyon yapılmaması uzun vadede işletmeler için yüksek maliyetli bir risktir.
Kompanzasyon ile İlgili Yasal Düzenlemeler
Türkiye’de kompanzasyon sistemleri, Enerji Piyasası Düzenleme Kurumu, TEDAŞ ve Elektrik İç Tesisleri Yönetmeliği gibi otoriteler tarafından düzenlenir. Özellikle ticari aboneler, belirli bir güç faktörünün altına düştüğünde ceza ödemek zorunda kalır.
Yasal sınırların takibi ve uygun sistem kurulumu işletmelerin sorumluluğundadır. Kompanzasyon sistemi olmadan faaliyet gösteren işletmeler, hem ceza riskine girer hem de elektrik altyapısını olumsuz etkiler. Bu nedenle yasal çerçevede uygunluk büyük önem taşır.
Kompanzasyon Sistemlerinde Sık Yapılan Hatalar
Kompanzasyon sistemlerinin yanlış planlanması, verimliliği düşürür. En sık karşılaşılan hatalar şunlardır:
- Yanlış kondansatör kapasitesi seçimi
- Röle ayarlarının eksik ya da hatalı yapılması
- Harmonik filtre eksikliği
Bu hatalar sistemde dengesizliklere neden olur. Ayrıca ceza oranları artar ve enerji verimliliği düşer. Kurulum ve bakım işlemleri deneyimli teknik personel tarafından yapılmalıdır.
Kompanzasyonun Enerji Verimliliğine Katkısı
Kompanzasyon, doğrudan enerji verimliliği sağlayan bir uygulamadır. Reaktif enerji dengelendiğinde sistem daha az akım çeker. Bu durum hem enerji kaybını azaltır hem de ekipmanların çalışma ömrünü uzatır.
Enerji ve Tabii Kaynaklar Bakanlığı tarafından yayınlanan raporlara göre, doğru kompanzasyon uygulamaları sanayi işletmelerinde yıllık %8 ila %10 arasında enerji tasarrufu sağlayabilir. Bu oran, özellikle yüksek tüketimli işletmeler için ciddi bir fark yaratır.
