Voltmetre Devre Bağlantısı Nasıl Yapılır?

Elektrik sistemlerinde gerilimi doğru ölçmek, arıza tespitinden enerji kalitesi kontrolüne kadar her aşamada kritik öneme sahiptir. Bu ölçüm için kullanılan temel cihaz voltmetredir. ElektrikMalzemeleri.net olarak bu kapsamlı rehberde, voltmetre devreye nasıl bağlanır, hangi tipleri vardır, nasıl çalışır ve ampermetre ile farkı nedir gibi konuları ayrıntılı biçimde ele alacağız.

Voltmetre Nedir ve Ne İşe Yarar?

Voltmetre, bir elektrik devresinde iki nokta arasındaki potansiyel farkı ölçmek için kullanılan bir cihazdır. Gerilim ölçümünün doğru yapılması, cihazların güvenli şekilde çalışması ve enerji kayıplarının önlenmesi açısından büyük önem taşır. Voltmetrelerin iç direnci oldukça yüksektir. Bu sayede ölçüm yaparken devreden geçen akımı etkilemez ve gerçek gerilim değeri okunabilir.

Bu cihazlar, elektrik teknisyenleri, mühendisler ve teknikerler tarafından en sık kullanılan ölçü aletleri arasındadır. Voltmetrenin çalışma prensibi ve iç yapısı hakkında daha fazla bilgi için voltmetre nedir sayfasına göz atabilirsiniz.

Voltmetre Çeşitleri

Voltmetreler kullanım amacına, teknolojisine ve ölçüm biçimine göre farklı türlerde üretilir. Her tür, belirli bir ölçüm hassasiyeti ve uygulama alanı sunar.

Analog Voltmetre

Analog voltmetreler, ibreli göstergeleriyle ölçülen gerilimi mekanik hareket aracılığıyla gösterir. Genellikle manyetik alan etkisiyle ibre sapar ve voltaj değeri skala üzerinden okunur. Bu tip voltmetreler sağlam yapıları ve hızlı tepki süreleriyle laboratuvar ortamlarında hâlâ tercih edilir.

Dijital Voltmetre

Dijital voltmetreler, ölçtükleri gerilimi sayısal değer olarak ekranda gösterir. Yüksek hassasiyet, düşük hata payı ve kolay okunabilirlik avantajı sağlar. Günümüzde endüstriyel sistemlerde ve test laboratuvarlarında en yaygın kullanılan tiptir.

AC ve DC Voltmetre

• AC voltmetre, alternatif akım gerilimini ölçer. Şebeke gerilimi gibi sürekli yön değiştiren akımların takibinde kullanılır.
• DC voltmetre, doğru akım gerilimini ölçmek için kullanılır. Piller, bataryalar veya güç kaynaklarında yapılan testlerde tercih edilir.

Elektrodinamik Voltmetre

AC ve DC sistemlerde kullanılabilen bu cihazlar, elektromanyetik indüksiyon prensibine dayanır. Genellikle enerji tesislerinde ve güç laboratuvarlarında ölçüm standardı olarak kullanılır.

Elektrostatik Voltmetre

Yüksek gerilimli sistemlerde, temassız ve çok düşük akım geçişiyle ölçüm yapabilen özel voltmetrelerdir. Elektrik santralleri ve yüksek gerilim testlerinde kullanılır.

Bu çeşitlerin tamamı, kullanım amacına göre farklı direnç değerlerine ve iç devre yapısına sahiptir. Doğru cihazın seçimi, ölçüm güvenliği ve doğruluğu açısından büyük fark yaratır.

Voltmetre Neyi Ölçer?

Voltmetre, bir devredeki iki nokta arasındaki potansiyel farkı yani gerilimi ölçer. Bu değer volt cinsinden ifade edilir. Voltmetre neyi ölçer sorusu, aslında cihazın devredeki işlevini açıklar: enerji kaynağından yük elemanına kadar olan gerilim farkını belirlemek.

Bu farkın doğru ölçülmesi, sistemin enerji dengesi hakkında net bilgi verir. Örneğin bir elektrik panosu içindeki faz-nötr arasındaki değer 230 V yerine 180 V çıkıyorsa, sistemde bir kayıp veya arıza olduğu anlaşılır.

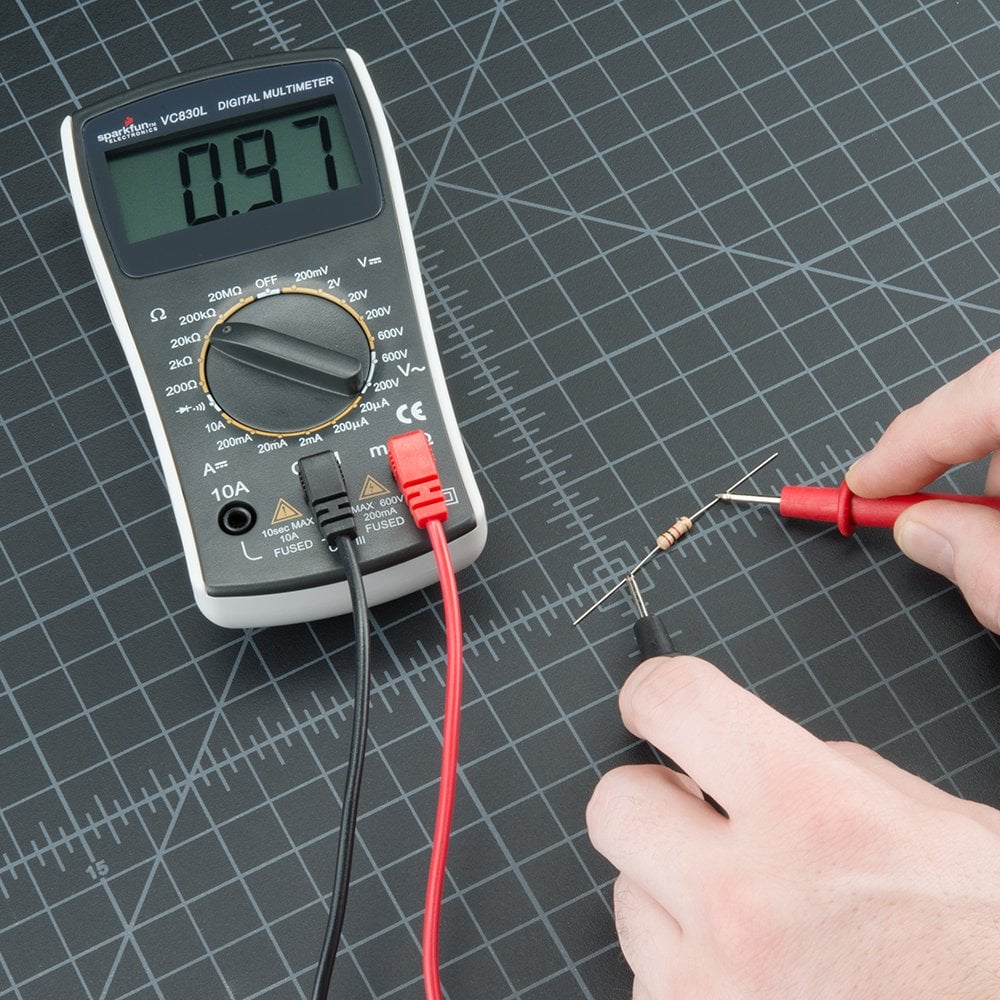

Voltmetre Devreye Nasıl Bağlanır?

Voltmetre devreye her zaman paralel bağlanır. Bu bağlantı şekli, cihazın ölçüm yapacağı iki nokta arasındaki potansiyel farkı doğru şekilde algılamasını sağlar. Paralel bağlanmadığında cihaz ya çalışmaz ya da zarar görür.

Bağlantı sırasında dikkat edilmesi gerekenler:

• Devre enerjisiz hale getirilmelidir.
• Kırmızı prob pozitif, siyah prob negatif uca bağlanmalıdır.
• Ölçüm tamamlandıktan sonra bağlantı güvenli şekilde sökülmelidir.

Doğru bağlantı için kaliteli kablolar kullanılmalıdır. Düşük akım devrelerinde zayıf akım kabloları tercih edilebilir.

Voltmetre Seri Mi Bağlanır?

Voltmetre hiçbir zaman seri bağlanmaz. Seri bağlanması durumunda yüksek iç direnci nedeniyle devre akımı kesilir ve sistem çalışmaz. Bu, hem ölçüm hatası yaratır hem de cihazın zarar görmesine yol açabilir. Voltmetre devreye seri bağlanırsa ne olur sorusunun kısa cevabı: devre akımı sıfırlanır ve ölçüm yapılamaz.

Voltmetrenin Devredeki Sembolik Gösterimi

Elektrik devrelerinde voltmetrenin devredeki sembolik gösterimi genellikle bir daire içinde “V” harfiyle belirtilir. Bu sembol, cihazın iki nokta arasında paralel bağlandığını gösterir. Doğru sembolün kullanılması, devre çizimlerinde anlaşılabilirliği artırır. Eğitim veya proje planlarında voltmetrenin devredeki sembolik gösterimi hangisidir sorusu sıkça sorulur ve doğru cevap her zaman “V” sembolüdür.

Ampermetre Devreye Nasıl Bağlanır?

Gerilimi ölçen voltmetreye karşın, ampermetre devreden geçen akımı ölçer. Bu nedenle ampermetre devreye seri bağlanır. Çünkü akımın tamamının cihazdan geçmesi gerekir.

Ampermetre seri mi bağlanır? Evet. Ampermetre ve voltmetre devreye nasıl bağlanır? Ampermetre seri, voltmetre paralel bağlanır.

Bu iki cihaz bir arada kullanıldığında hem akım hem gerilim değerleri ölçülür. Bu kombinasyon genellikle “voltmetre ampermetre” olarak adlandırılır.

Voltmetreden Akım Geçer Mi?

Voltmetre üzerinden küçük bir akım geçer. Ancak cihazın yüksek iç direnci nedeniyle bu akım, devreyi etkilemeyecek kadar küçüktür. Voltmetreden akım geçer mi sorusunun yanıtı evettir ama bu akım yalnızca ölçüm için gerekli olan minimum düzeydedir.

Voltmetre Nasıl Yapılır?

Temel bir voltmetre yapımı için mikroampermetreye yüksek direnç bağlanır. Voltmetre nasıl yapılır konusu laboratuvar deneylerinde sıkça işlenir. Direnç değeri cihazın ölçüm aralığını belirler ve yüksek direnç, akım geçişini sınırlandırarak doğru ölçüm yapılmasını sağlar.

Bu tarz ölçüm cihazlarının yapımında kullanılan tüm parçalar ölçü aletleri kategorisinde bulunabilir.

Voltmetre Kullanımında Dikkat Edilmesi Gerekenler

• Voltmetre her zaman paralel bağlanmalıdır.
• Ölçüm öncesinde devre enerjisi kesilmelidir.
• Polariteye dikkat edilmeli, bağlantılar ters yapılmamalıdır.
• Yüksek gerilimli sistemlerde akım korumalı priz kullanmak güvenliği artırır.
• Şalter sık sık atıyorsa şalter neden atar rehberine göz atılabilir.

Voltmetre Devreye Seri Bağlanırsa Ne Olur

Seri bağlantı, voltmetre için hatalı bir yöntemdir. Yüksek iç direnç nedeniyle akım akışı kesilir, devre işlevini kaybeder ve cihaz zarar görebilir. Bu durum genellikle eğitim devrelerinde yapılan en yaygın hatalardan biridir.

Sonuç

Voltmetre, elektrik devrelerinde gerilimin doğru ve güvenli biçimde ölçülmesini sağlar. Voltmetre devreye nasıl bağlanır, voltmetre neyi ölçer, ampermetre devreye nasıl bağlanır gibi konuların doğru öğrenilmesi, sistem güvenliği ve doğru teşhis açısından zorunludur.
