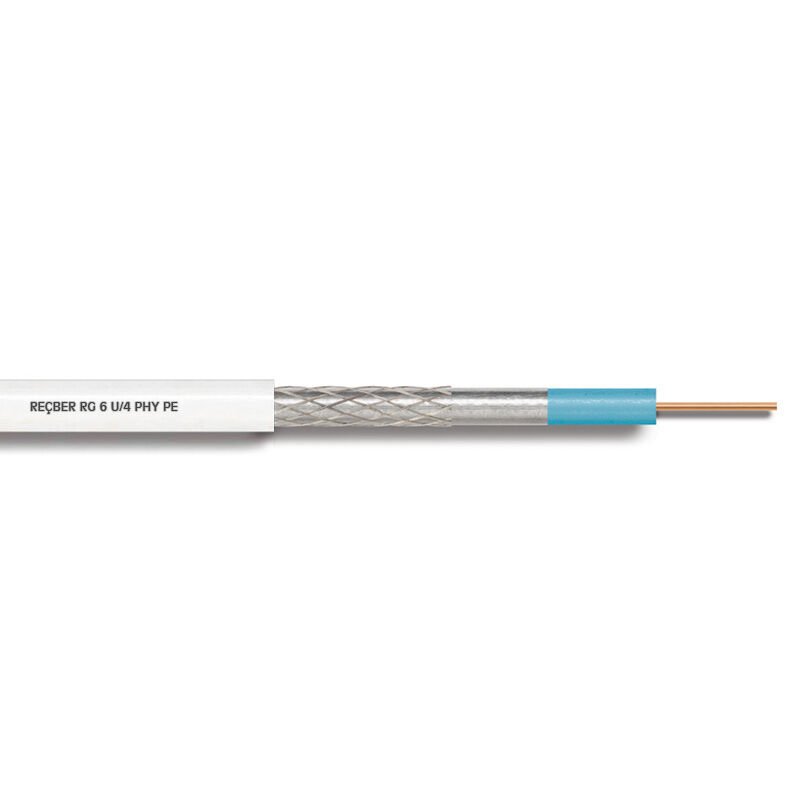

Reçber RG 6 U/4 PHY-PVC (100) Koaksiyel Uydu Kablosu 307057 (1 metre)
0 Puan - 0 Yorum
21,78 TL
10,89 TL
%50 İNDİRİM
Kullanım Alanları
Fiziksel köpüklü izolasyon teknolojisi kullanarak, 75 ohm karakteristik empedanslı kablolar EN 50117 standartlarına uygun olarak, Kablolu TV, bireysel-merkezi anten ve uydu dağıtım sistemlerinde ve CCTV güvenlik kamera sistemlerinde kullanılır.
Kablo Yapısı
| İletken | Elektrolitik bakır tel, Ø 1,02mm (AWG18) Class 1, IEC 60228 |
| İzolasyon | mavi, Fiziksel köpüklü PE, Ø 4,60mm 70°C, EN 50290-2-23 |
| Ekran | Al-Pet folyo min.%100 kapama alüminyum tel örgü |
| Kılıf | PVC – RAL 9003 Beyaz, Ø 6,80mm TM51 70°C, EN 50290-2-22 |
Teknik Özellikler
| Çalışma Sıcaklığı | -30 °C … +70 °C |
| Bükülme yarıçapı min. | 10 x D |
| Empedans | 75 ± 3 Ω |
| Kapasite | 52 ± 2 pF/m |
| Yayılma hızı | %84 ± 2 |
| Yalıtım direnci min. | 2 G Ω x km |
| Çalışma gerilimi max. | 1300 V |
| Test gerilimi | 3000 V |
| Standartlar | EN 50117, IEC 61196 |
| Yangın performansı | Düşey alev yayılma EN 60332-1-2 |
| Uydu dağıtım kablo kullanım uzunluğu | 2150MHz – 60m |
| VHF/UHF dağıtım kablo kullanım uzunluğu | 860MHz – 150m |
| S-bandı kablo TV dağıtım kablo kullanım uzunluğu | 470MHz – 210m |
| Zayıflama @20 °C max | 50 MHz 4,74 dB/100m 200 MHz 9,29 dB/100m 470 MHz 14,35 dB/100m 860 MHz 19,72 dB/100m 1000 MHz 21,37 dB/100m 2150 MHz 32,52 dB/100m 2400 MHz 34,59 dB/100m 3000 MHz 39,26 dB/100m |
| Geri dönüş kaybı | 5-470 MHz > 20 dB 470-1000MHz > 18 dB 1000-2000 MHz > 16 dB 2000-3000 MHz > 15 dB |
| Ekran Zayıflaması | 30-1000 MHz ≥ 75 dB 1000-2000MHz ≥ 65 dB 2000-3000 MHz ≥ 55 dB |
| Transfer Empedansı | 5-30 MHz ≤ 50 mΩ/m |
| Çap | 6,80 mm |
| Bakır ağırlığı | 7,3 kg/km |
| Kablo ağırlığı | 40 kg/km |
| Kılıf rengi | Beyaz (RAL 9003) |
