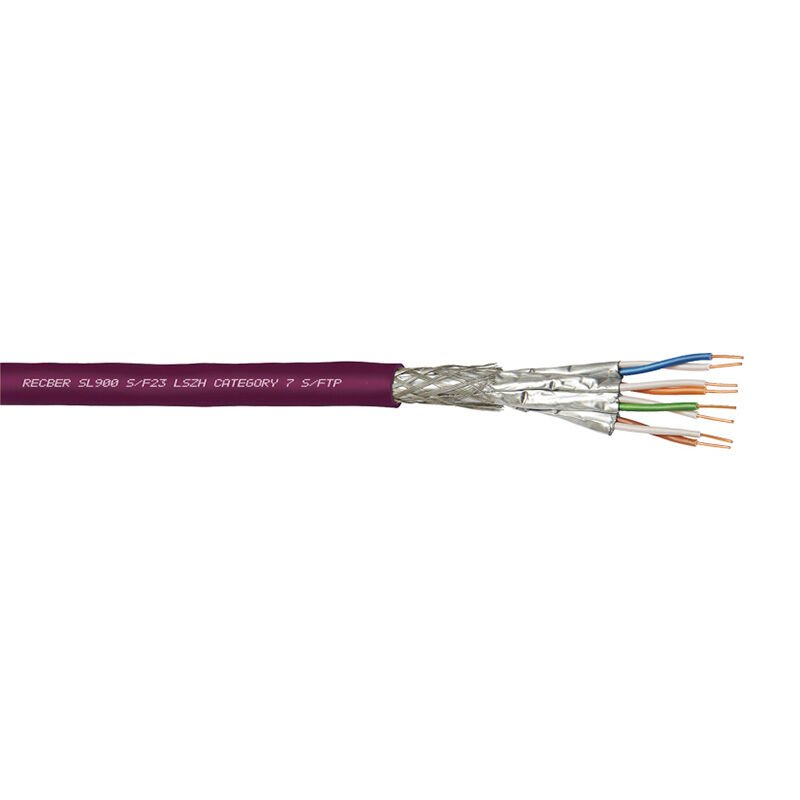

Reçber SL900 S/F23 Cat7 S/FTP Halojen Free 23 AWG Kablo 507001 (1 metre)
-
Kullanım Alanları
Fiziksel köpüklü izolasyon teknolojisi kullanarak, bilgi iletim sistemlerinde, 500MHz, 10Gbit/s 10Gigabit Ethernet destekleyen ses, video ve data uygulamalarında analog ve dijital sinyal iletimi için tasarlanmış data kablosudur. Yapısal kablolama sistemleri standartları, ANSI EIA/TIA 568, ISO/IEC 11801 ve EN 50173 Class EA sınıf özelliklerini karşılar.
IEEE 802.3: 10Base-T; 100Base-T; 1000Base-T; 10GBase-T
IEEE 802.5 16 MB; ISDN; TPDDI; ATM
Power over Ethernet (PoE) / PoE+
Kablo Yapısı
İletken Elektrolitik bakır tel, Ø 23AWG İzolasyon Fiziksel köpüklü PE, TIA 568 izole renk kodlamasına uygun 70°C, EN 50290-2-23 Ekran(Çift) Al-Pet bant min. %100 kapama Toprak Teli Kalaylı bakır tel, toprak teli Ø 26AWG Ekran Kalaylı bakır tel örgü % 40 kapama Kılıf LSZH/LS0H – RAL 4007 Mor, Ø 7,4mm
70°C, EN 50290-2-27
PVC – RAL 7001 Gri, Ø 7,4mm
TM51 70°C, EN 50290-2-22
PE – RAL 9011 Siyah, Ø 7,4mm
80°C, EN 50290-2-24Teknik Özellikler
Sıcaklık aralığı sabit: -20 °C… +60 °C
hareketli: 0 °C… +50 °CBükülme yarıçapı min. sabit: min. 4xD
hareketli: min. 8xDÇekme dayanımı max. 110 N Ezilme direnci min. 1000 N/10cm Darbe dayanımı min. 10 darbe İletken direnci max. 75Ω/km Direnç dengesizliği max. 2% İzolasyon direnci min. 500MΩx m Kapasitans nom. 42pF/m Kapasite dengesizliği max. 1600pF/km Karakteristik empedans 100 ± 5 Ω @100MHz Yayılma hızı 78-80% Yayılma gecikmesi max. 430 ns/100m Sinyal gecikmesi max. 25 ns/100m Test gerilimi 1000 V Çalışma gerilimi max. 72 V TCL min. “Seviye 2” Kuplaj zayıflaması “Tip Ib” Transfer empedansı “Sınıf 1” Segregasyon sınıfı “d” EN 50174-2 Çap 7,4 mm Bakır ağırlığı 28 Kablo ağırlığı 55 Renk Mor (RAL 4007) Makara uzunluğu 500 metre Standartlar
ISO/IEC 11801 2nd ed.
IEC 61156-5 EN 50173-1, EN 50288-4-1
Yangın Performansı
Düşey alev yayılma: EN 60332-1-2 (LSZH-PVC)
Korozif gaz: EN 60754-1/2 (LSZH)
Duman yoğunluğu: EN 61034-2 (LSZH)
AB Uygunluk Beyanı
LVD: Alçak Gerilim Yönetmeliği 2014/35/AB RoHS
Bazı Tehlikeli Maddelerin Kullanımının Kısıtlanması: 2011/65/AB
Teknik Veriler
